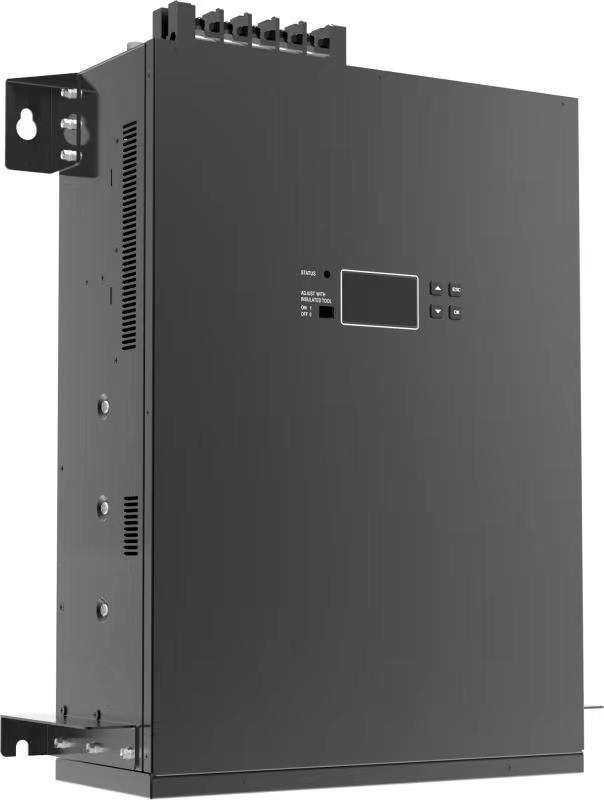

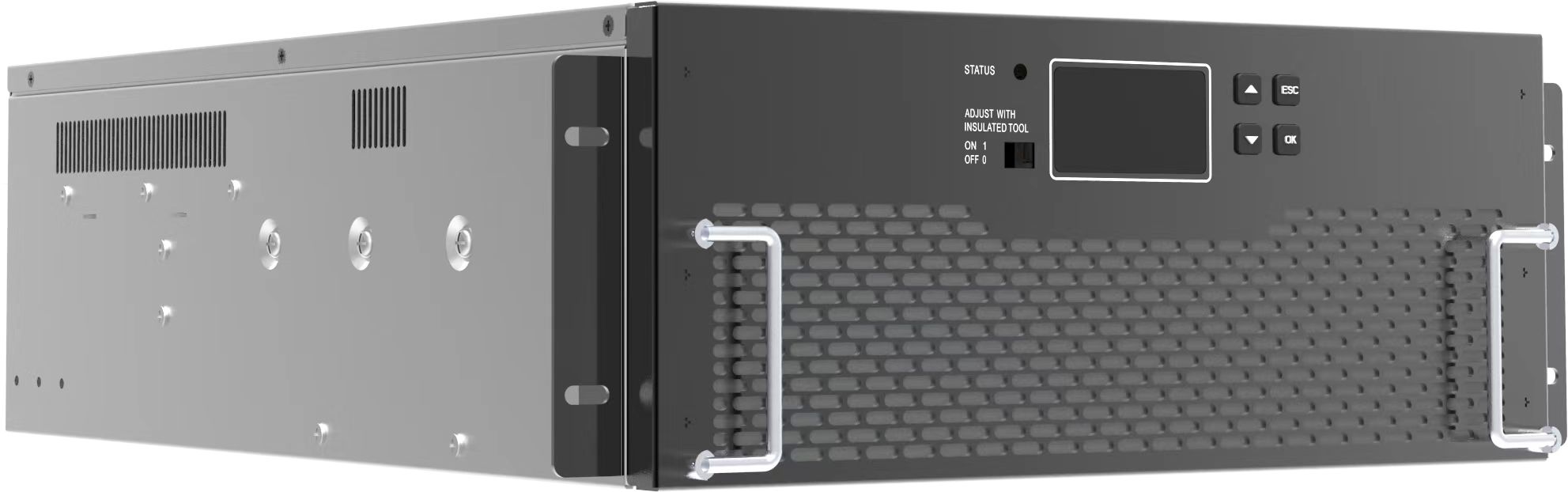

1.产品简介

SVG系列静止无功发生器是一款具有响应速度快，补偿性能优良的无功补偿设备。该装置相比传统无功补偿产品具有高可靠性、补偿容量大、操作方法及结构简单和高性价比等优势。此外，产品符合GB7251-2013、DL/T-1216-2013等国家标准，是电网系统无功补偿的首选设备。

2.工作原理

静止无功发生器（SVG）以DSP为核心，并采用指令电流运算电路和电流跟踪控制电路，不断检测系统的电流电压并进行一系列的计算，最后通过PWM信号给内部IGBT控制逆变器输出补偿电流到系统或电网。设备在快速补偿系统无功功率的同时，还能消除电网谐波、解决电压波动及闪变等电能质量问题。

3.产品特点

卓越的无功补偿能力

---容性、感性负载-1~1补偿效果

---快速双向性调节无功功率，有效过补、欠补

---0.99级无功补偿功能

低次滤波，一步到位

---自带低次滤波功能

---有效滤除3次，5次，7次，11次，13次谐波

丰富的补偿模式

---目标功率因数

---无功功率跟踪

---稳定电压方式

---固定无功功率

灵活配置，安全可靠

---最高支持24路控制输出，可自由配合传统无功补偿结合成混补装置

---模块自身损耗小、后期基本无需维护

---使用寿命长，MTBF大于10万小时

核心器件高端品质

---进口IGBT,先进三电平技术

---美国TI公司高端工业控制芯片（28377），双核32位 CPU+2CLA,主频200MHz

人性化交互体验

---通过图形化显示界面，用户可了解补偿前后系统波形图、有功功率、无功功率、

视在功率、电流有效值、功率因数等系统的电能质量改善情况
