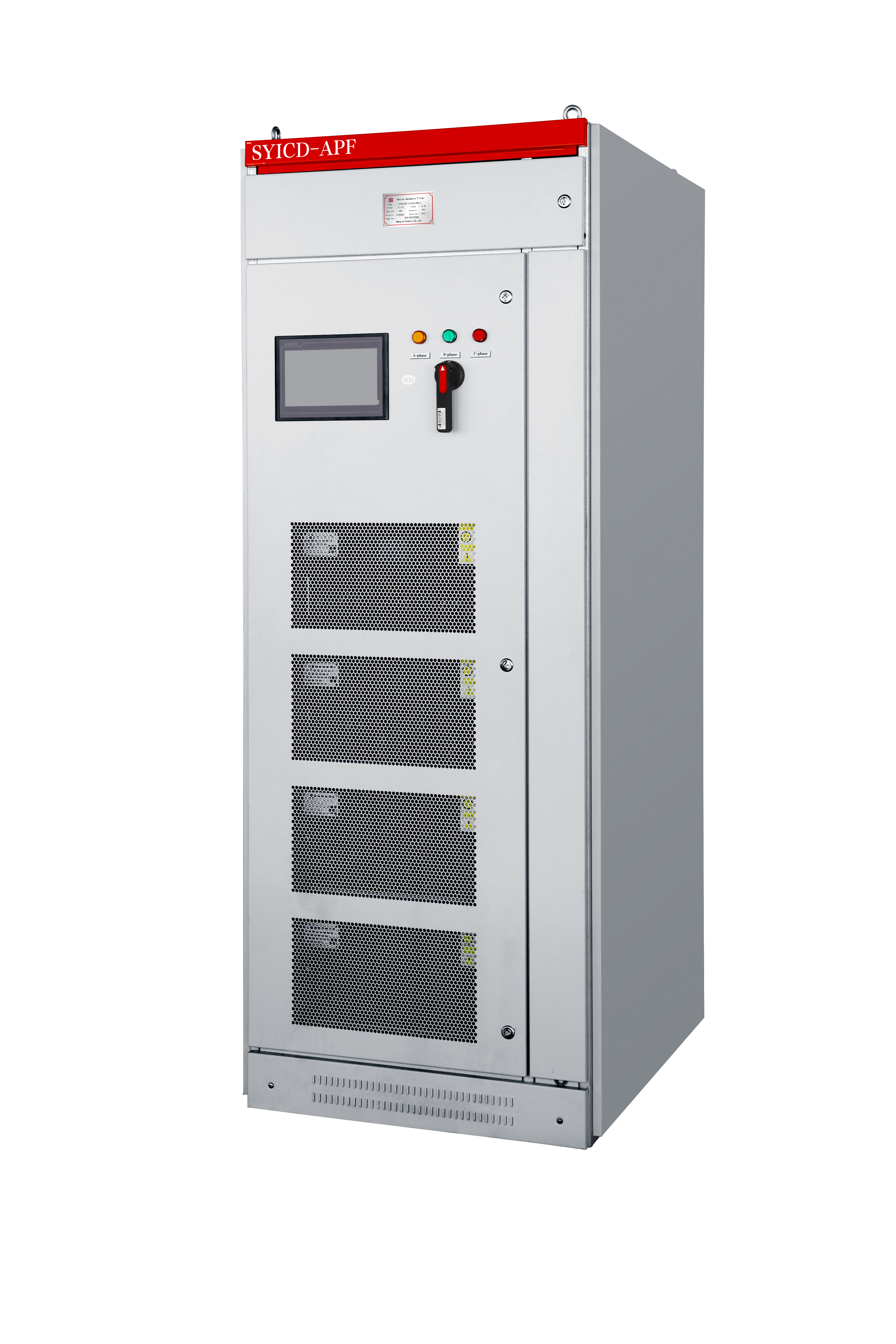

1.产品简介

AHF系列低压有源滤波器是我司自主研制推出的最新一代全数字消谐设备，与传统技术相比具有特殊优势，更快、更小、功能更强且安装方便、调试简单维护方便，这些优势使其能轻松解决电能质量问题。该产品除可以动态补偿谐波外，还可以进行无功功率补偿、解决电压波动及闪变等电能质量问题。同时该系列产品采用最先进的控制技术，实现全自动化控制，是消除谐波的首选设备。

2. 工作原理

AHF采用电力电子技术，设备主要器件包括：控制器、变流器、直流支撑电容、连接电抗器等组成。AHF的控制系统包括DSP+FPGA、指令电流运算电流跟踪控制电路，以实现参数设定、控制指令获取等功能。AHF设备原理如下图所示：

AHF通过电流互感器检测负载电流，并通过内部DSP计算，提取出负载电流中的谐波成分，然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。

3. 产品特点

卓越的滤波性能

---同时滤除2~50次谐波

---奇偶次全面治理

---任意单次谐波比例设定

灵活的应用方案

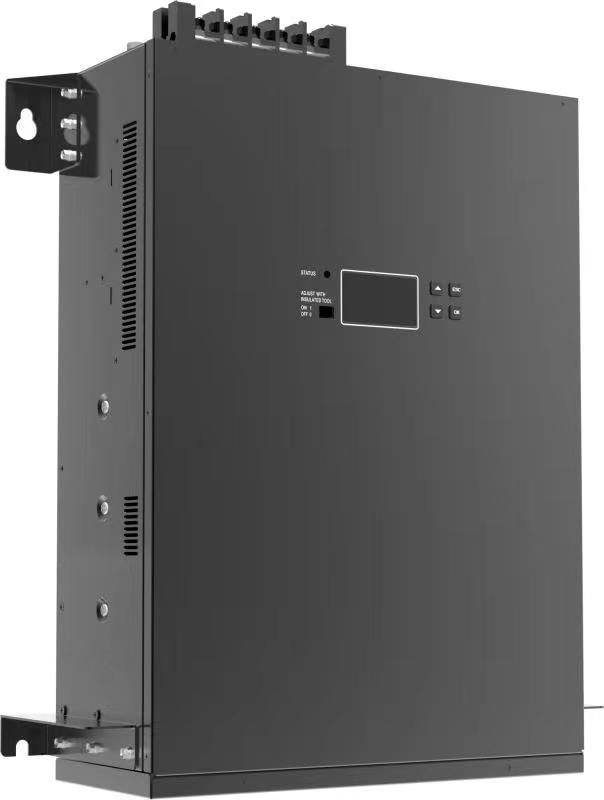

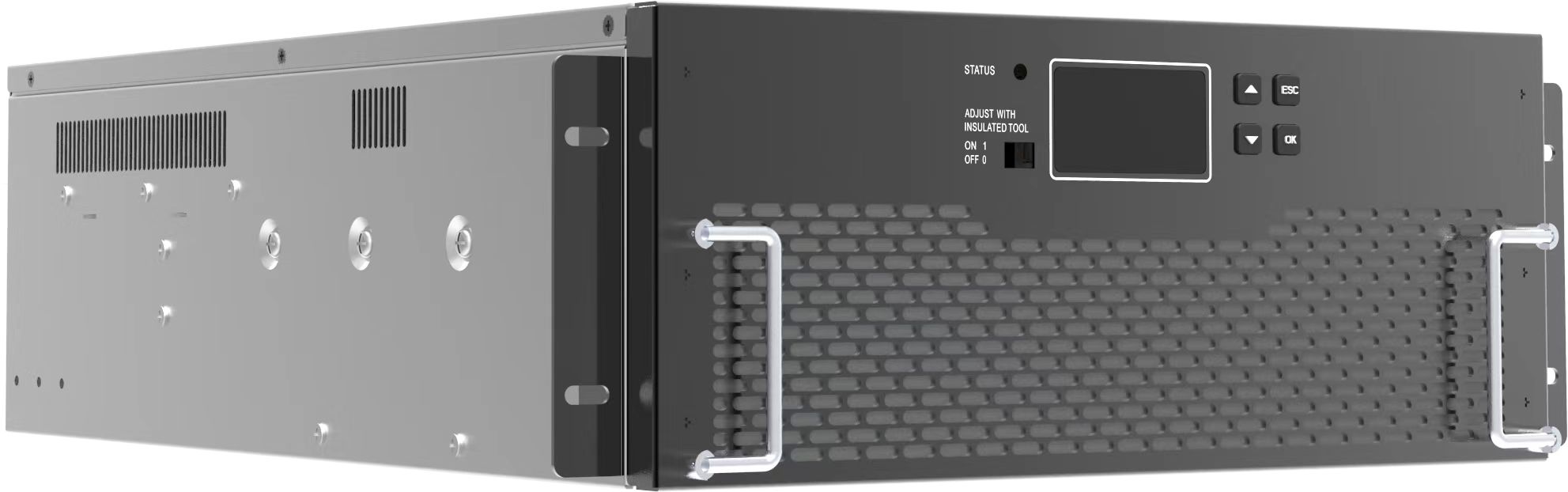

---模块化设计，轻巧壁挂式，定制插拔式

---多种容量模块任意组合，最大可以并联10个模块

---CT可灵活安装于电源侧或负载侧

核心器件高端品质

---进口IGBT,先进三电平技术

---美国TI公司高端工业控制芯片（28377），双核32位 CPU+2CLA, 主频200MHz

完善的设备和系统保护

---谐振保护

---设备外部电气故障保护

---设备内部故障保护，过流保护、IGBT过热保护等

---工作环境超限自动降容

功能全面

---多种补偿模式，谐波治理、无功补偿、不平衡电流补偿按需分配

---全范围无级补偿无功功率

---完善的三相不平衡补偿策略，实现有功/无功/分相不平衡补偿

人性化交互体验

---通过图形化显示界面，用户可清晰了解补偿前后系统波形图、谐波频谱图、THDi、THDu、电流有效值、功率因数等系统的电能改善情况
