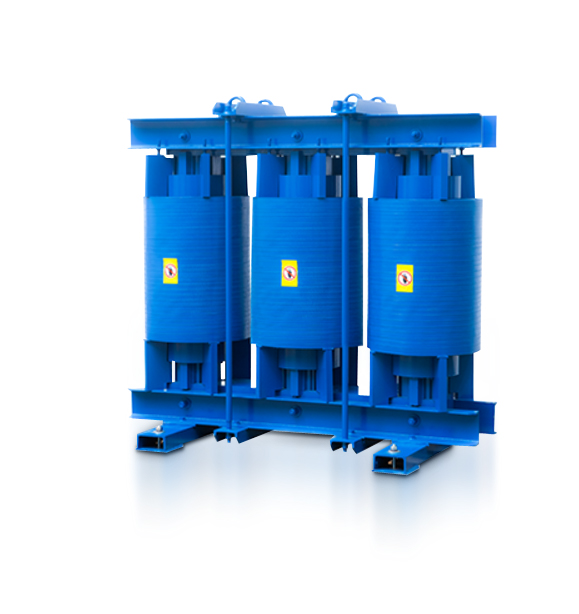

1.产品介绍

高压电抗器主要由高压线圈、低压线圈、铁芯、夹件及其它附件等组成，主要用于35kV级及以下电力系统中，起到升压降压的作用。

我公司电抗器产品系列有SC(B)10、SC（B）11、SC（B）12及SC（B）13等。该系列变压器材料优质、绿色环保，采用先进的生产检测设备和严格的工艺生产而成，产品安全可靠，使用寿命长，防护等级高。广泛应用于电力系统，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。

2.产品特点

1.铁芯选用优质冷轧硅钢片，全斜接缝7级步进结构，芯柱采用H级无纬粘带绑扎或穿心螺杆结构，铁芯表面采用绝缘树脂密封以防潮防锈，降低了空载损耗、空载电流和铁芯噪声。

2.高压绕组采用高精度自动绕线机绕制，容量较大时有散热通风道，绕组内外绝缘用玻璃纤维网格板填充，增强了线圈机械强度。

3.低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡。

4.线圈用环氧树脂包封，难燃，防火，防爆，免维护，无污染，体积小，可直接安装在负荷中心。

5.采用先进的电磁设计软件和浇注工艺，低局放、低噪声、机械能力强、抗短路能力强、热性能好，在强迫风冷条件下可以提高容量50%。

6.配有智能温控仪，具有故障报警、超温报警，超温跳闸以及黑闸子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制风机启停。

3.使用条件

1.海拔高度:不超过1000m

2.最大风速：35m/s (离地10m处10分钟内的最大平均值)

3.最大月平均相对湿度:(20℃)     90%

4.最大日平均相对湿度:(20℃)     95%

5.最高环境温度：+40℃

6.最低环境温度： -15℃

7.最高日平均气温： +30℃

8.耐地震能力：8度；地面水平加速度：0.25g；地面垂直加速度：0.123g

9.外壳防护等级有IP20、IP23等形式

10.冷却方式有空气自冷(AN)和强迫风冷(AF)两种。对空气自冷(AN)和强迫风冷(AF)的变压器，保证安装环境具有良好的通风能力，当变压器安装在地下室或其他通风能力差的环境时，须增设散热通风装置，通风量按1kW损耗(Po+Px)需4m/min风量选取。特殊运行环境可根据要求设计
