滤波强
单次谐波治理效率≥95%。

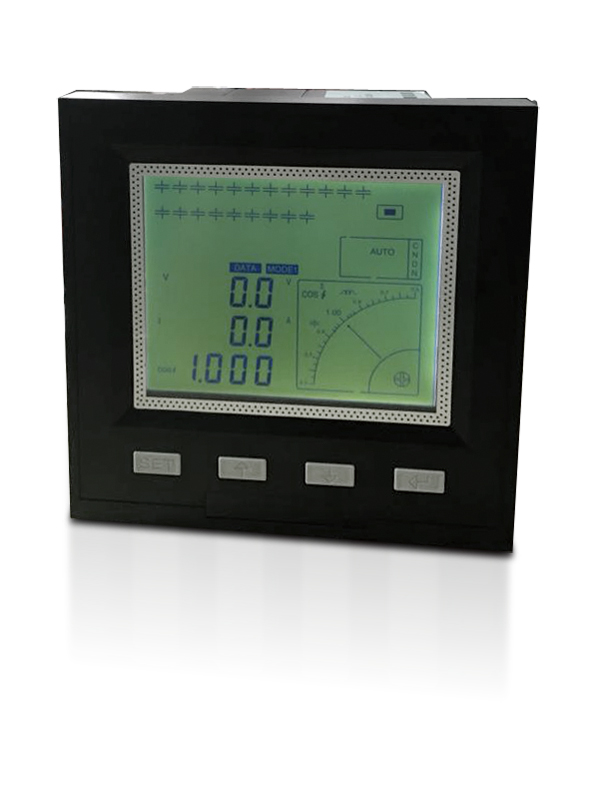

1. 产品特点
1. 可实时显示功率因数φ、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态、各种保护超限报警等信息。
2. 电容器投入延时、切除延时分别设定的功能，补偿效率高，投入、切除门限可预置，补偿精度高。
3. 具有谐波电压电流测量及保护功能、失电保护功能；具有手动补偿自动补偿两种工作方式；具有、标准现场总线通讯接口，方便接入智能开关柜系统。
4. 秉承以人为本的设计理念，模块化组装，全数字化设计，人机界面采用大屏幕中文液晶显示器。
信号交流采样，抗干扰能力强，避免出现误动作，工作可靠性高；能准确判断无功功率和功率因数，可避免发生振荡投切现象。
2.技术指标
|
环境条件 |
海拔 |
≤2500m |
|
温度 |
-20°C~60°C |
|
|
|
无导电尘埃、腐蚀性气体、易燃易爆介质；无剧烈振动和雨雪侵袭 |
|
|
输入/输出信号 |
取样电压 |
分补型：A、B、C各相电压 |
|
共补：A、C相 |
||
|
取样电流 |
分补型：A、B、C各相电流 0~5A |
|
|
共补型：B相0~5A |
||
|
控制输出 |
继电器：5A/250V |
|
|
可控硅：12V/30mA |
||
|
显示性能 |
|
LCD液晶显示器数据显示刷新周期≤1秒 |
|
测量精度 |
电压 |
±0.5% |
|
电流 |
±0.5% |
|
|
功率因素 |
±1.0% |
|
|
有功功率 |
±1.0% |
|
|
无功功率 |
±1.0% |
|
|
频率 |
±0.1Hz |
|
|
ID 设置 |
ID号 |
001~255 |
|
通讯速率 |
4800~38400bps |
|
|
测量数据 |
电压 |
100V~290V |
|
电流 |
0~6000A |
|
|
灵敏度 |
50mA(二次) |
|
|
功率因素 |
滞后0.200~超前0.200 |
|
|
工作电源 |
220V±20% |
|
|
测量频率 |
47~53Hz |
|
|
有功功率 |
0~6553KW |
|
|
无功功率 |
0~6553Kvar |
|
|
电压总谐波畸变率 |
0~100% |
|
|
电流总谐波畸变率 |
0~100% |
|
|
通讯接口数据 |
接口 |
RS-485 |
|
协议 |
MODBUS通讯协议 |
|
|
设置数据 |
电流变比 |
比率值：1~1200 |
|
延时时间 |
接触器：5秒~100秒 可控硅0.1秒~30秒 |
|
|
目标功率因素 |
滞后0.9~超前1.0 |
|
|
过压设定 |
230V~290V 或关闭 |
|
|
欠压设定 |
180V~200V 或关闭 |
|
|
切除门限 |
0.5-1.2 |
|
|
谐波保护电压 |
1.0%~50% 或关闭 |
|
|
谐波电流保护 |
180V~200V 或关闭 |
|
|
分补补偿容量组数 |
0~7 |
|
|
三相补偿电容器组数 |
0~21 |
|
|
电容器组数分配 |
分相组数*3+三相组数≤21 |
|
|
电容预置 |
0~999Kvar每组 |
