高压静止无功发生器

1. 产品描述

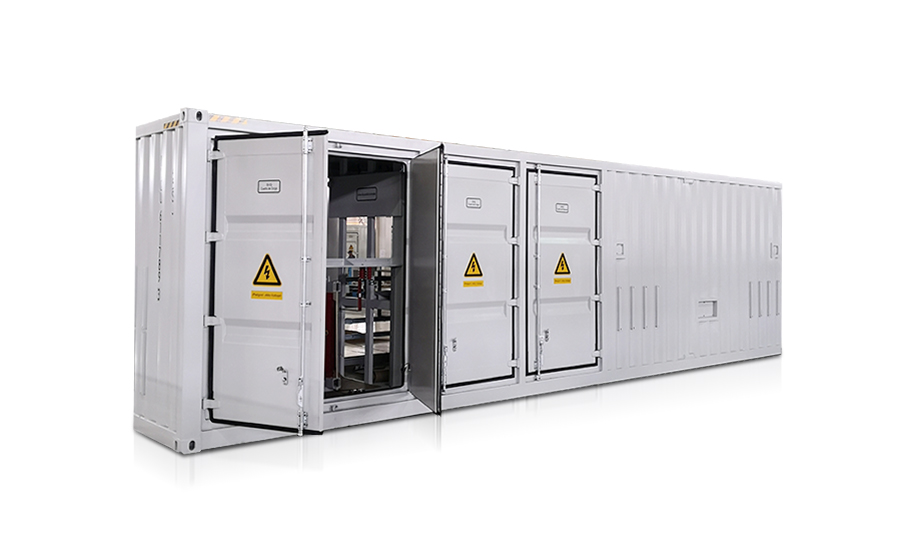

35kV直挂SVG(水冷户外)

我司高压无功补偿装置(简称SVG),采用瞬时无功功率理论的无功检测方式,以功率因数、网侧电压作为控制目标,动态跟踪电网电能相关指标的变化,并根据变化情况调节无功输出,实现电网的高电能质量运行。控制器采用高速DSP和FPGA,实现全数字化控制,电压电流数字闭环和载波移相技术,信号采用光纤传输,实现了高压隔离,提高了整机的稳定性和可靠性。采用IGBT组成的H桥功率模块链作为逆变主电路的结构形式,拓扑简单,性能可靠,并辅助以小容量储能元件,整机输出电压由多个电平台阶合成阶梯波,经过输出电抗滤波后正弦度好。RSVG由于输出电压电平数多,输出波形具有更好的谐波频谱,因此SVG可称为“完美无谐波变流器”。

2.技术参数

SVG系列产品主要由控制部分、功率部分和充电部分及冷却装置组成。

功率部分的功率单元模块通过星形连接或角形连接接入电网。

连接方式:Y星接/D角接

安装位置:户外

冷却方式:水冷

补偿相数:T三相/S单相

接入点电压等级(kV)/降压等级(kV)



高压静止无功发生器
